遠帆分享 | 電氣、給排水工程設計圖紙優化案例
前 言
項目建設成本管控是房地產保證經濟效益的主要手段，其目的是：在保證工程質量的前提下，挖掘降低成本的潛力，正確反映項目投資的經濟效益，把經濟效益最大化。從管控的時間段可以劃分為事前控制、事中控制、事后控制，作為造價咨詢企業的我們對成本管控是全階段的。工程設計圖紙優化是咨詢企業對成本控制的一項重要手段，對于房地產企業也是重要一個環節。本文就電氣、給排水專業的部分設計圖紙優化作為案例分享。
案例概述
案例來源于我司合作某項目，位于合肥市瑤海區，總建筑面積約53萬m2，涉及的業態有別墅、洋房、高層、商業、辦公、普通地庫及人防地庫等。本文包括三部分：一、項目電線電纜、電氣配管優化；二、項目戶內給水套管優化：三、某項目商業臨時電優化。
一：電線電纜、電氣配管優化

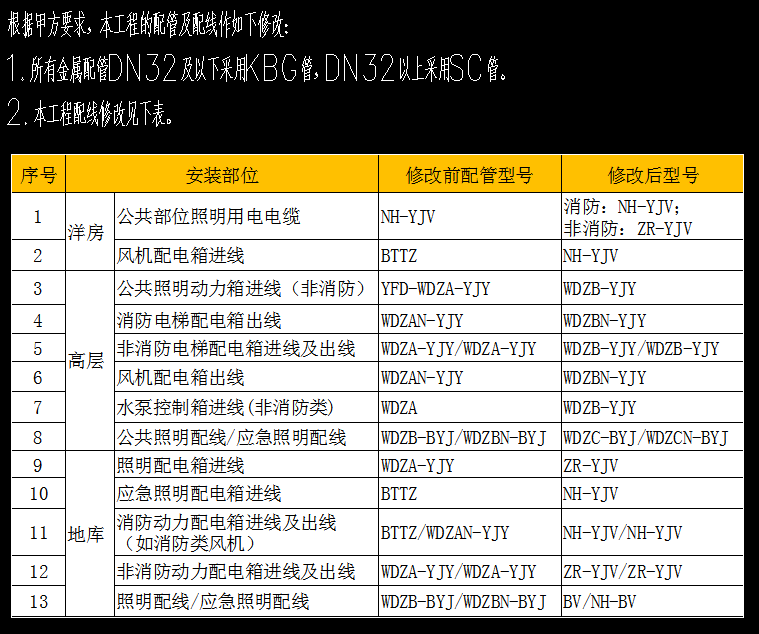

本項目設計施工圖采用《民用建筑電氣設計規范》JGJ 16-2008、《建筑設計防火規范》GB50016-2014、《住宅建筑電氣設計規范》JGJ242-2011，我司根據設計圖紙并結合相應規范提出了對電線電纜及電氣配管優化建議，經與業主及設計溝通，采納我司的建議并同意優化，具體電線電纜型號優化如下圖所示：
以項目二期地上為例：
原圖紙二期一標工程量為：YFD-WDZA-YJY-5*10=804.3m，WDZA-YJY-4*25+1*16=1229m，WDZAN-YJY-4*6=145.8m，WDZAN-YJY-4*2.5=67m，WDZAN-YJY-3*2.5=11.6m，WDZA-YJY-5*6=277.5m，WDZB-BYJ-2.5=25440m，WDZBN-BYJ-2.5=36570m，SC32=1150m，SC25=115m，SC20=525m，二期一標優化后造價為減少33522.43元。
原圖紙二期一標工程量為：YFD-WDZA-YJY-5*10=1168.7m，WDZA-YJY-4*25+1*16=1718.4m，WDZAN-YJY-4*6=78.4m，WDZAN-YJY-4*2.5=117.6m，WDZA-YJY-5*6=112m，WDZB-BYJ-2.5=36140m，WDZBN-BYJ-2.5=50140m，SC32=1610m，SC25=161m，SC20=735m, 二期二標優化后造價為減少19149.38元。
優化結果：造價降低52671.78元。
二：戶內給水套管優化
高層住宅戶內給水套管設計圖紙描述為：“穿過墻壁或樓板采用金屬套管，套管與管道之間的縫隙用防火和防水材料填實；穿越梁、墻板、樓板的管道應根據施工圖的位置和標高及時配合土建預留孔洞或預埋套管”；根據設計圖紙及相關規范要求對戶內給水套管進行設計優化，將鋼套管優化為塑料套管，經與業主及設計溝通，采納我司的建議并同意優化。

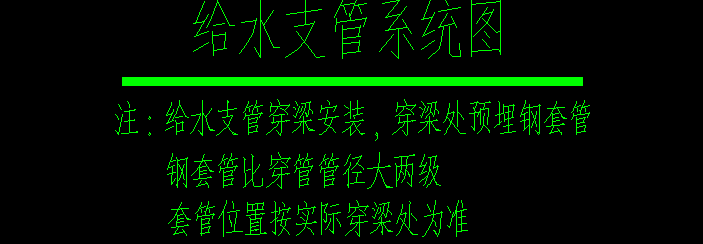

原設計圖紙戶內大樣圖備注
原設計圖紙說明

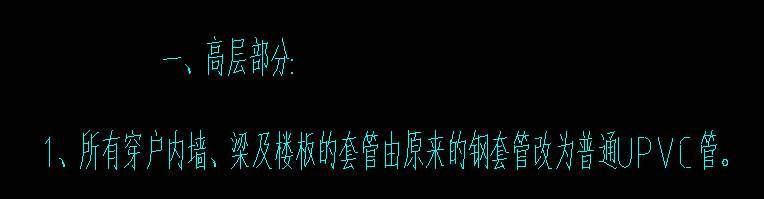

設計優化后變更圖
以項目二期為例
原圖紙二期一標工程量為：9#樓DN32鋼套管=1188個，10#樓DN32鋼套管=990個，17#樓DN32鋼套管=900個，18#樓DN32鋼套管=899個，19#樓DN32鋼套管=1023個，將原鋼套管優化為PVC套管，造價降低64542.96元。
原圖紙二期二標工程量為：11#樓DN32鋼套管=432個，12#樓DN32鋼套管=450個，15#樓DN32鋼套管=450個，16#樓DN32鋼套管=864個，20#樓DN32鋼套管=957個，21#樓DN32鋼套管=957個，22#樓DN32鋼套管=930個，23#樓DN32鋼套管=924個，將原鋼套管優化為PVC套管，造價降低84266.12元。
優化結果：造價降低148809.08元。
三：商業臨時電優化
商業售樓部臨時電從商業基建變引入，原設計施工圖為電纜穿管從商業南邊再到西邊繞過單體樓從室外敷設，根據現場情況，要求對設計圖紙進行優化，電源從南邊地下室外墻進入地庫，從地下室敷設到售樓部，這樣減少電纜、配管、手孔井等工程量，原設計圖紙與優化設計圖紙為下圖所示：

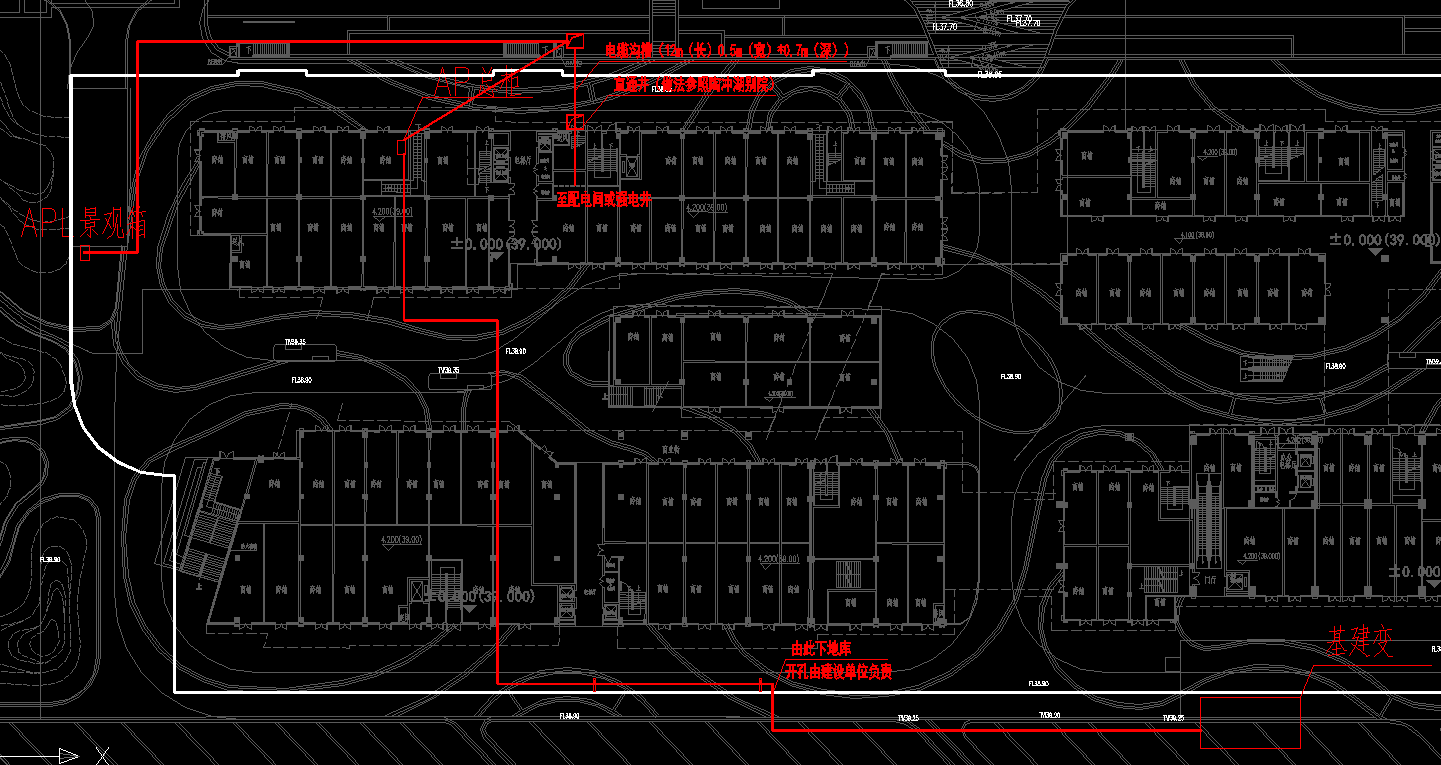

原設計圖

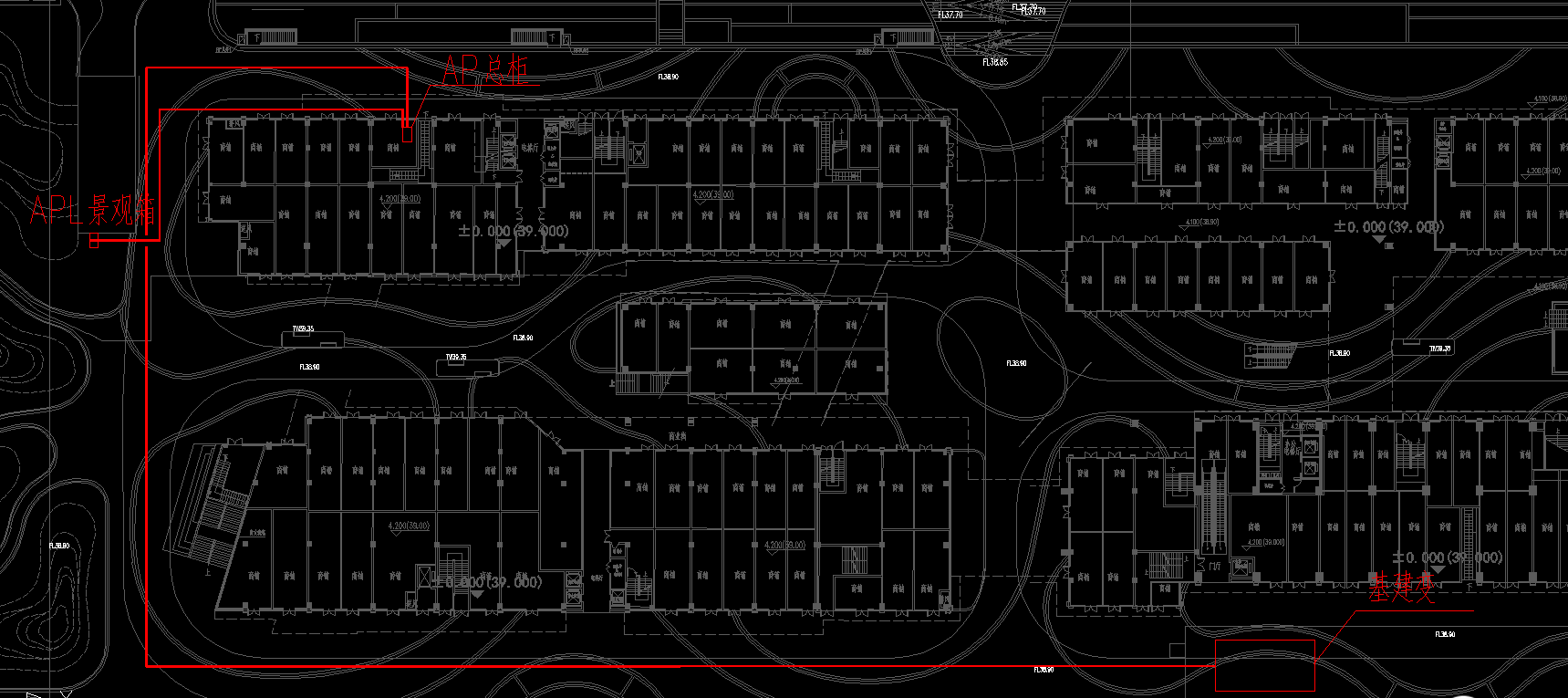

優化圖紙
原設計圖紙從項目基建變引到售樓部總配電箱，優主要工程量為：YJV22-4*185mm2=270.5m，鍍鋅鋼管DN100=260m，電纜井5座，原設計圖紙?jiān)靸r(jià)為175493.89元。
優化圖紙主要工程量為（現場實際施工根據現場情況做調整）：ZC-YJV22-4*185mm2=215m，角鋼支架24.5KG，DN100機械開孔2個，電纜井2座，電纜溝12m，優化設計圖紙?jiān)靸r(jià)為108858.31元。
優化結果：造價降低66635.58元。
結 語
隨著城市建設的繁榮發展，建設節奏日趨速度加快，項目建設過程中各階段的完成周期不斷被壓縮，建設單位要求圖紙時間比較緊，加上圖紙校核時間短，極大程度制約了設計者對項目的核對，所有我們咨詢企業對圖紙的審核優化體現的尤其重要。從本文可以看出，簡單的三個優化就為建設單位節約26.8萬元，作為咨詢企業，我們要在自己的崗位發揮優勢，提出合理化建議，最大限度的體現自身價值，為建設單位提供優質服務！
作者簡介：
李云峰，安徽合肥人，1989年生，從事造價行業已達10年之久，并持有一級建造師資格證書，現任遠帆項目管理一部部門副主任。
工作經歷：陶沖湖別院全過程，保利羅蘭香谷施工圖預算，網云小鎮施工圖預算，無為藍鼎中央城Z-2#地塊結算審核等其他多個項目。
個人工作感悟：知識的大樓沒有捷徑，只有一步一步攀登，放下浮躁，以端正的心態面對眼前的工作。
