遠帆分享 | 關于衛生間局部等電位施工做法及工程量算法方案比選
緒 論
在各項目施工圖預（結）算過程中，經常會遇到一些不能明確具體做法或容易產生爭議的節點做法，而設計院設計圖紙時通常只在設計說明中簡單描述做法及要求或參照圖集做法（設計不能明確圖集頁面或圖集做法比較籠統），不能滿足施工圖預（結）算要求；作為施工方，總希望利益最大化，作為成本管控方，總希望在合理控制成本的同時能保證施工質量；二者不能統一，往往會在施工圖預（結）算中產生較大分歧。
作為咨詢方，在接到項目資料及圖紙之后，可以先針對圖紙中不明確的地方提前做一些準備工作，應用價值工程理論，通過對幾種可能性施工方案進行技術經濟分析對比，在保證施工質量和施工安全的前提下，使方案具有可行性。經多方探討，選擇最佳的方案，以此來直接規避爭議，節約工程成本，提高經濟效益。
本文就某項目為例，對“局部等電位聯結做法”進行分析：在該項目中，設計院只在設計說明中要求局部等電位做法參照15D502圖集，衛生間等電位箱與每層防雷引下線做可靠連接，但是沒有具體說明如何連接，沒有明確圖集參考頁碼，無法統計局部等電位聯結母線的工程量及材料材質；根據以往施工圖預算經驗，本案例推薦三種方案供雙方比選。
項目概況：
該項目規劃總建筑面積12.5萬平方米，分為28棟多層住宅（共730戶）及配套商業、其它配套公建等；合同約定工程按2000年《全國統一安裝工程預算定額安徽省估價表》、2003年《安徽省建設工程補充定額估價表》及其配套的費用定額；以及其他現行政策性造價調整文件計價。
推薦方案一：
衛生間局部等電位（LEB箱）利用圈梁鋼筋做均壓環連接至設計防雷接地引下線位置，利用防雷接地引下線引下至接地體，平均每戶涉及均壓環工程量11.7m、圈梁鋼筋與柱主筋焊接工程量1處、-25*4鍍鋅扁鋼接地母線1.0m，涉及造價106.07元/戶，共涉及造價約7.74萬元；
方案優點：不改變設計思路、不增加材料、便于施工；方案缺點：無；
具體做法如圖所示：

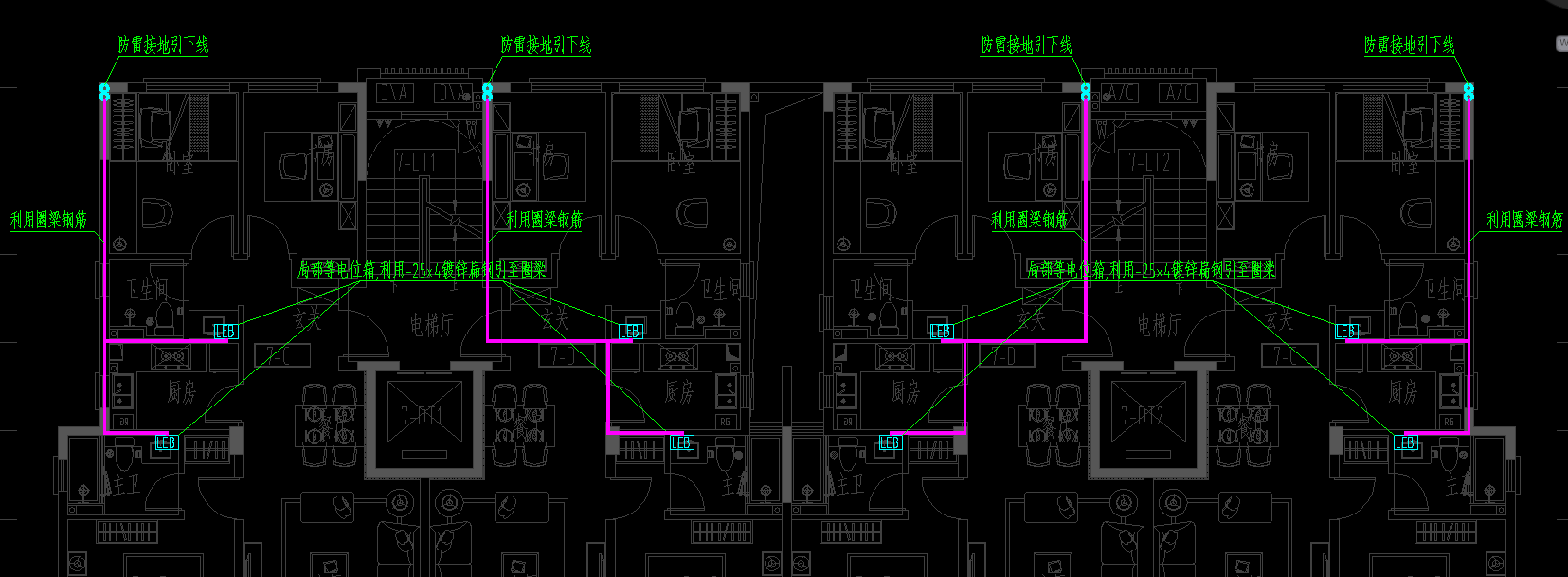

方案一做法
推薦方案二：
衛生間局部等電位（LEB箱）利用-25*4鍍鋅扁鋼接地母線沿圈梁連接至設計防雷接地引下線位置，利用防雷接地引下線引下至接地體，平均每戶涉及-25*4鍍鋅扁鋼接地母線工程量12.7m，涉及造價260.54元/戶，共涉及造價約19.02萬元；
方案優點：不改變設計思路、便于施工；方案缺點：須增加接地母線工程量；
具體做法如圖所示：

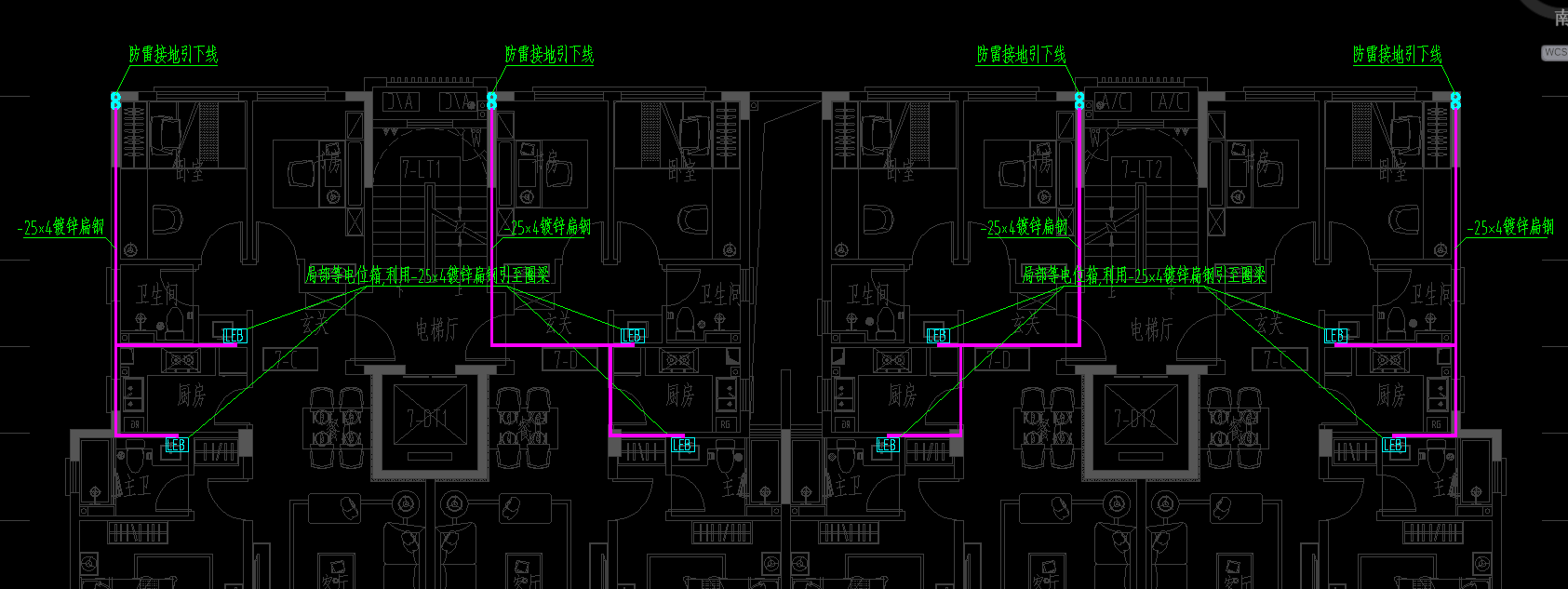

方案二做法
推薦方案三：
衛生間局部等電位（LEB箱）利用圈梁鋼筋連接至就近的結構柱位置，增加接地引下線引下至接地體，平均每戶涉及均壓環工程量6.25m，柱主筋引下線4.5m（設計柱主筋小于16mm，須按兩組引下線計算），圈梁鋼筋與柱主筋焊接工程量1處、-25*4鍍鋅扁鋼接地母線1.0m，涉及造價120.03元/戶，共涉及造價約8.76萬元；
方案優點：不增加材料、便于施工；方案缺點：須增加接地引下線、與原設計思路不同；
具體做法如圖所示：

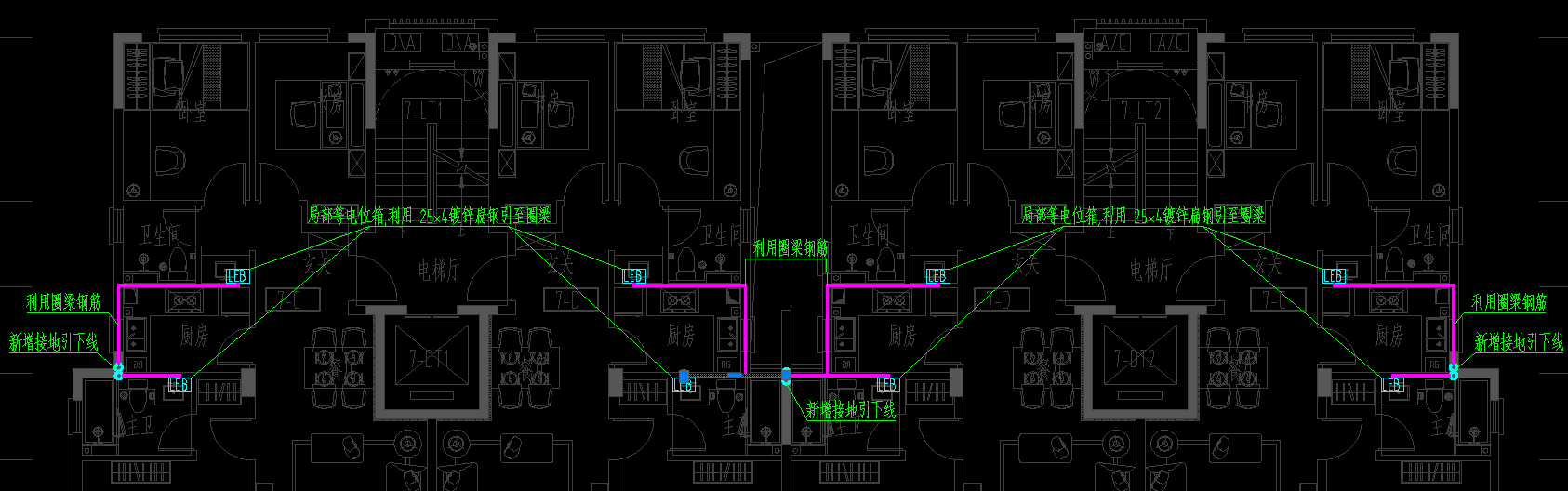

方案三做法
經與業主及施工單位溝通，在保證原設計思路不變及便于施工的原則下，最終決定采用方案一的做法。相比方案二節約成本約11.28萬元，相比方案三節約成本約1.02萬元。
通過本次方案比選，既可以推進施工圖預算進度、降低工程成本、保證工程質量和安全，又便于施工、減少施工圖預算過程中的爭議，實現工程項目投入少產出大、經濟社會效益都有顯著提高，從而實現了開發商與施工承包單位的雙贏。
