遠帆分享 | 自管變工程設計施工圖紙優化案例
通過設計優化把“好鋼用在刀刃上”，在保證工程質量的前提下合理降低成本，簡化施工工藝，縮短施工工期，減小費效比。因此對于參與建設的各單位來說，設計優化工作均具有重大意義?，F(xiàn)本文根據實際經驗中發生的施工圖紙優化進行分享。
1、項目概況
我司合作***項目，位于合肥市高新區望江西路與雞鳴山路交口，項目總建面29.12萬平米，包括21棟高層住宅、5棟商業、普通地下車庫及人防地下車庫等業態。
2、S5#商業電纜路徑優化
北區自管變至S5#商業電纜路徑，設計為由自管變起沿地庫橋架敷設至北區地庫30軸交C~D軸部位，再轉至地面管網經20#工井分別至22#、23#工井，然后進入S5#商業內；根據此路徑測算，涉及電纜手工井4座、CPVC70電纜保護管67.2m、CPVC100電纜保護管338.45m、WDZB-YJY22-4*25電纜296.9m、WDZB-YJY22-4*10電纜611.5m、砼墊層11.697m3、砼包封45.773m3；建議在地下室頂板7軸交J~K軸附近開孔，將電纜引上至地面，再沿地庫頂板敷設排管，將電源引至S5#樓；具體走向見下圖：

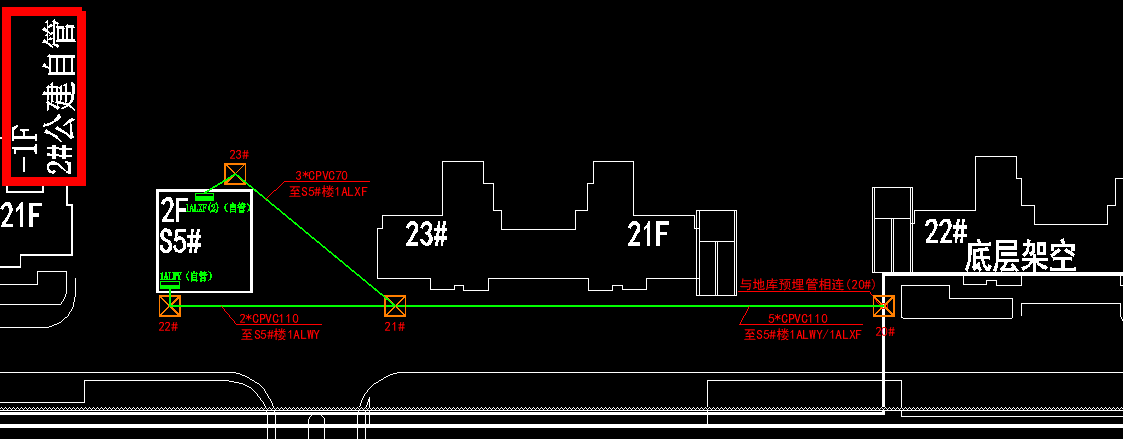

優化前電纜路徑

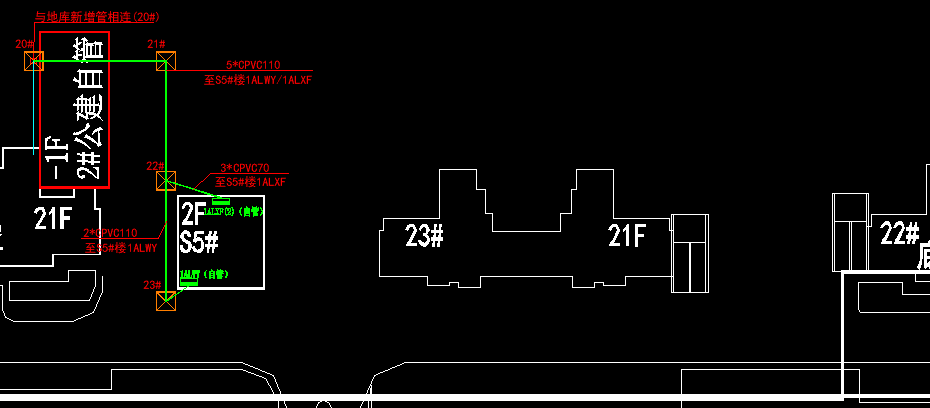

優化后電纜路徑
①優化前工程量如下：手工井4座、CPVC70管67.2m、CPVC100管338.45m、WDZB-YJY22-4*25電296.9m、WDZB-YJY22-4*10電纜611.5m，砼墊層11.697m3，砼包封45.773m3。（計算式見工程量計算底稿）

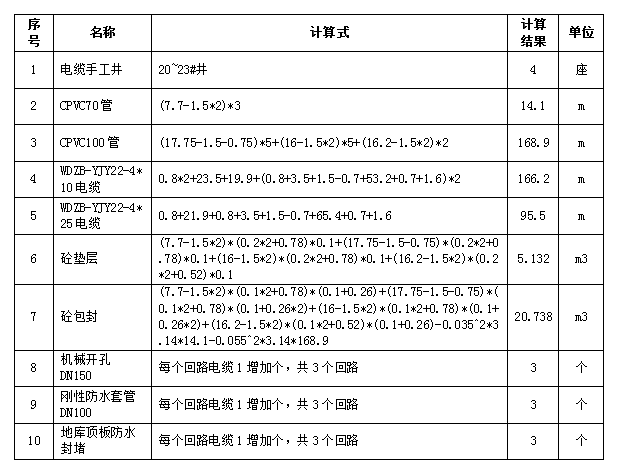

②經調整電纜路徑后，涉及工程量為：手工井4座、CPVC70管14.1m、CPVC100管168.9m、WDZB-YJY22-4*25電95.5m、WDZB-YJY22-4*10電纜166.2m，砼墊層5.132m3，砼包封20.738m3，增加DN100剛性防水套管3個，增加開孔及封堵費用等。具體如下：
③優化減少CPVC70管53.1m、CPVC100管169.55m、WDZB-YJY22-4*25電纜201.4m、WDZB-YJY22-4*10電纜445.3m，砼墊層6.57m3，砼包封25.04m3，增加DN100剛性防水套管3個，增加開孔及封堵費用等。具體測算如下：
④根據自管變中標單位報價價計算，共優化金額70369.27元（含增加地庫頂板防水套管及封堵費用）。
3、地庫頂板上排管墊層優化
設計所有室外電力排管底部均設置100mm厚C15砼墊層，建議電力排管敷設在地庫頂板上的部分取消墊層，以保證電力排管覆土厚度，涉及范圍主要為人防地庫上部（1#~3#樓局管電源部分）8#~9#工井、8#~12#工井、12#~13#工井、12#~14#工井、14#~16#工井，S5#商業電源進線部分20#~22#工井、21#~23#工井，涉及墊層工程量43.2m3。具體見下圖：

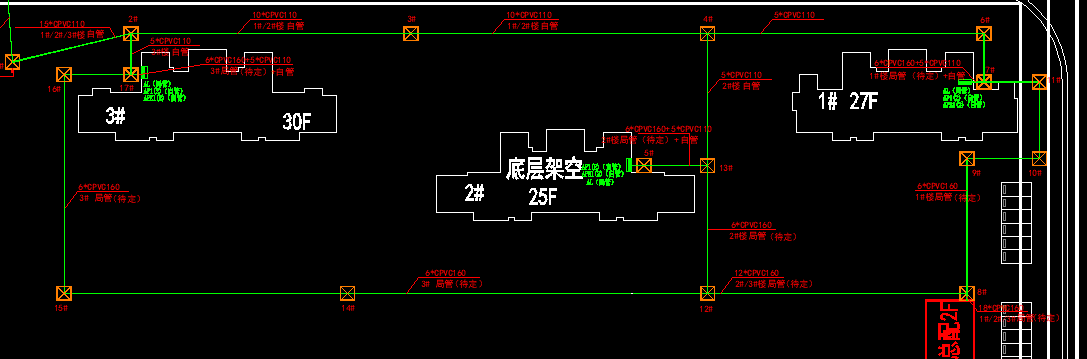

人防地庫頂板上部
S5#商業電纜路徑

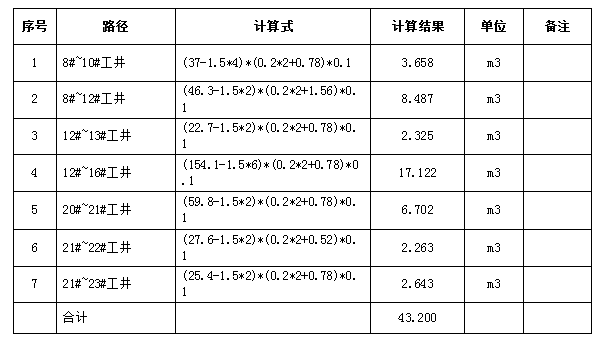

①優化前工程量如下：
②經調整做法后，取消此部分工程量。
③優化測算：根據自管變中標單位報價價計算，共優化金額28343.88元（優化工程量43.2m3*中標單價656.11元/m3=28343.88元）。
本次優化涉及優化金額合計98713.15元。
4、風險提示
①本次優化建議第1項，電纜走向優化，因涉及到地庫頂板開孔，若處理不當，可能會引起地庫漏水。
②本次優化建議第2項，地庫頂板上排管墊層取消，因地庫頂板本身為砼結構，無須增加墊層，可保證電力排管覆土厚度，無風險。
